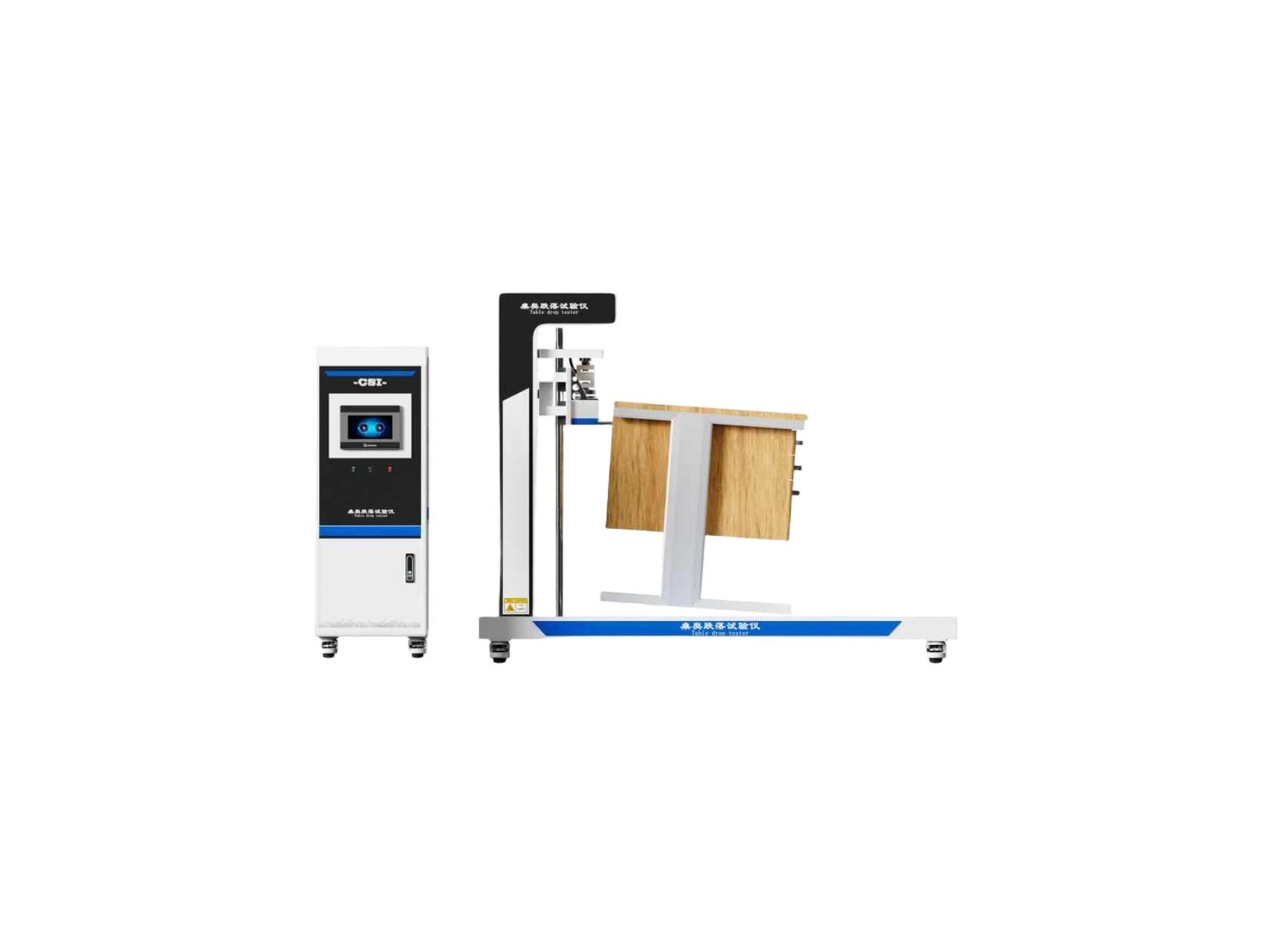

CSI-JU005桌類跌落試驗儀
?一、核心功能與適用范圍?
1. 試驗?zāi)康?/span>
評估桌類家具在模擬跌落沖擊下的結構穩定性、連接件強度及耐久性，確保其在實際使用中抵抗意外跌落的能力，保障安全性和功能性。
2. 適用范圍
適用于家用、辦公用及公共場所使用的固定式、折疊式或可移動式桌類家具，包括不同材質和結構類型。
3. 試驗設備
跌落試驗機：
跌落高度可調范圍：300mm~1500mm，根據產品重量分級設定（如≤10kg設300mm，10~20kg設500mm，>20kg設800mm）。
跌落面材質：混凝土或鋼制剛性平面，表面平整度≤2mm/m2，確保沖擊均勻性。
釋放機構：電磁控制或氣動釋放，實現試樣自由跌落無旋轉，避免人為干擾。
數據采集系統：加速度傳感器（量程≥50g，精度±5%）、高速攝像機（幀率≥1000fps），記錄沖擊動態和結構響應。
輔助工具：水平儀（精度±0.5°）、鋼卷尺（精度±1mm）、扭矩扳手（精度±3%）。
4. 試樣準備
數量：每類產品至少3個試樣，確保代表性。
狀態調節：試樣在溫度（23±2）℃、相對濕度（50±5）%環境中預處理24小時，消除環境因素影響。
載荷模擬：按標準要求施加靜態載荷（如辦公桌加載50kg，餐桌加載30kg），抽屜或柜門放置5kg配重模擬使用狀態。
?二、關鍵參數
?參數? | ?要求? |
控制系統 | PLC控制系統 |
操作界面 | 彩色7寸觸摸屏，中英文切換 |
打印機 | 嵌入式微型熱敏打印機含打印紙1卷 |
?跌落高度? | 根據產品重量分級： |
?跌落方向? | 角、棱、面三向跌落，每個方向重復3次（共9次）。 |
?沖擊速度? | 通過高度計算，公式：v = \sqrtv=2gh（g=9.8m/s2g=9.8m/s2）。 |
?沖擊能量? | 計算公式：E=mghE=mgh（mm為試樣質量，hh為跌落高度）。 |
三、測試步驟與說明?
1.?定位試樣?：將加載后的試樣置于跌落面中心，確保水平度≤1°。
2.?選擇跌落點?：
1）?角跌落?：試樣對角線交點。
2）?棱跌落?：長邊中點。
3）?面跌落?：桌面幾何中心。
4）?釋放試樣?：通過電磁或氣動機構實現自由跌落，記錄沖擊瞬間數據。
3.?檢查與記錄?：
1）目視檢查結構變形、連接件松動、涂層脫落等。
2）功能測試：抽屜滑軌、折疊機構等是否正常運作。
3）?重復試驗?：按方向順序完成9次跌落，累計損壞情況。
4.合格判定?
1）?結構完整性?：無斷裂、yongjiu性變形或連接件脫落。
2）?功能保持?：抽屜、門等部件可正常開合，折疊機構無卡滯。
3）?安全性?：無尖銳邊緣或碎片產生。
5.數據記錄與報告?
1）?必填項?：跌落高度、方向、次數、試樣狀態、損壞模式。
2）?可選項?：沖擊加速度曲線、高速視頻截圖、扭矩變化數據。
6.注意事項?
試驗前需校準設備，確保跌落高度誤差≤±5mm。
多試樣試驗時，需間隔10分鐘以避免設備過熱。
特殊結構（如玻璃桌面）需增加防護措施，防止碎片飛濺。
四、執行標準與適用場景?
符合標準：
嚴格遵循GB/T 10357.1-2024；
?典型應用?：
生產線批量質檢；第三方實驗室認證。
五、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
